2B9-287 Goodyear Air Spring Ball SP2B12R5 Phoenix T2086660 Suspension Air Spring

2B9-287 Goodyear Air Spring Ball SP2B12R5 Phoenix T2086660 Suspension Air Spring

Quack Detail

Beschrijving: Suspension Air Spring Bags

GUOMAT nr.: 2B7894


Technische parameters

Noot / Blind Noot
α.Bovenste dekselplaat schroef (noot) tand: 2XM10X1.5
β.Screwcentrum afstand van bovenste dekselplaat: 89 mm
γ.Bodemplaat schroef (noot) tand:2XM10X1.5
δ.Schroefcentrum van de onderkant van de dekselplaat: 89 mm

Gasgat / Luchtinlaat / Luchtinstallatie
α.Gasgat / luchtinlaat: G1/4

Afdekkingsplaat
α.Bovenste dekselplaat: 160 mm
β.Bodemdekplaatdiameter: 160 mm

Gummibellen
α.Rubber Bellows MAX Diameter: 251 mm
β.Natuurlijke diameter: 224 mm
De werkstrek: max. 260 mm tot min. 75 mm
δ.Maximale hoogte: 260 mm
η.Minimumhoogte: 75 mmx

Bufferblok / Bufferblok
α.Zonder bumperblok


Kruisverwijzingen

De rol van een verwikkelde luchtveer in voertuigophanging

1. Hoofdfuncties van voertuigophanging
Laadondersteuning: Luchtveren ondersteunen het gewicht van het voertuig terwijl de rijhoogte behouden blijft en zich dynamisch aanpassen aan veranderingen in de lading (zoals passagiers of lading).
Schokabsorptie: ze absorberen schokken en trillingen van de weg en verbeteren het rijcomfort door het chassis te isoleren van ongelijke wegen.
Verstelbare stijfheid: de veerstijfheid kan worden gewijzigd door de luchtdruk aan te passen om het comfort en het hanteren in evenwicht te brengen (zachtere veren voor luxe modellen, stijvere veren voor high-performance modellen).

2. Belangrijkste voordelen
Adaptieve rijhoogte: gecomprimeerde lucht past de hoogte van de veer aan om het voertuig onder verschillende belastingen gelijk te houden (voor vrachtwagens, bussen en luxe auto's).
Verbeterd comfort: zachtere aanvankelijke compressie dan metalen veren, waardoor het hobbelige gevoel op hobbelige wegen wordt verminderd.
Duurzaamheid: De elastische rubberstructuur is bestand tegen slijtage en corrosie dan stalen veren.
Aanpasbare prestaties: integratie met elektronische besturingssystemen (zoals adaptieve ophangingssystemen) maakt realtime aanpassingen mogelijk.

3. Toepassingen
Bedrijfsvoertuigen: vrachtwagens en bussen maken gebruik van golvende luchtveren om de lading te gelijkstellen en de stabiliteit te controleren.
Luxe: Merken als Mercedes-Benz en Audi gebruiken golvende luchtveren voor een soepele, verstelbare rit.
Offroad/Heavy Duty: Verbeterde articulatie en laadcapaciteit onder ruwe omstandigheden.

4Hoe het werkt.
Rubberblaasjes: het gegolfde (gevouwen) ontwerp breidt zich uit/trekt zich samen met veranderingen in de luchtdruk.
Luchtvoorziening: De compressor op de motor opblaast/afblaast de veer via een klep, die gewoonlijk wordt bediend door een sensor en een ECU.
Kolk (optioneel): Sommige ontwerpen bevatten een kolk om de progressieve veer snelheid te regelen.

5. Vergelijking met andere bronnen
Features. Gekrompen luchtveer. Spiraalveer.
Ik wil niet dat je me in de gaten houdt.
Aanpasbaarheid. Hoog (op druk gebaseerd). Geen. Beperkt.
Comfort. Uitstekend. Goed. Stijf/hars.
Laadcapaciteit. Dynamisch uitbreidbaar. Vast.
Complexiteit Hogere (behoeft luchtsysteem) Eenvoudig Eenvoudig

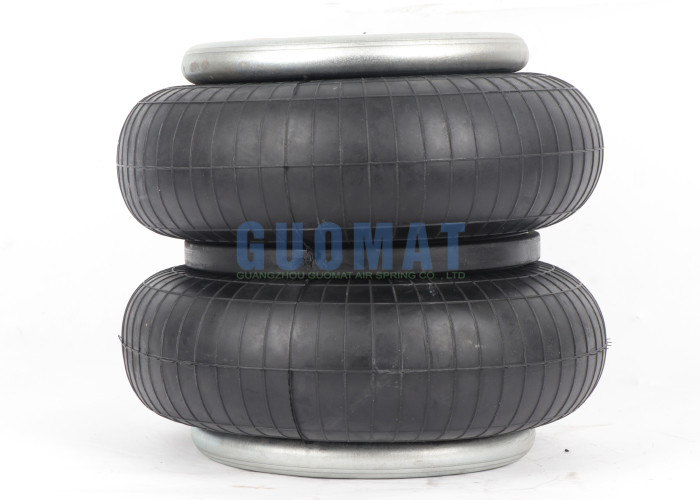

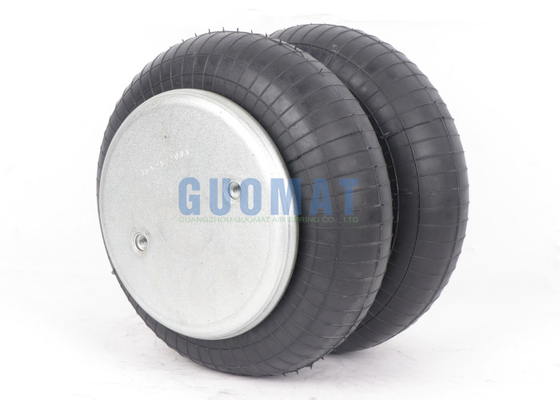

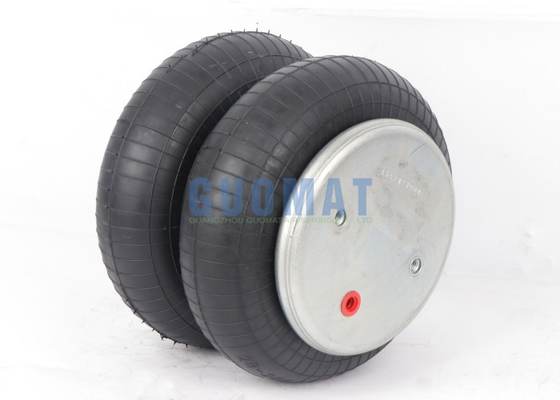

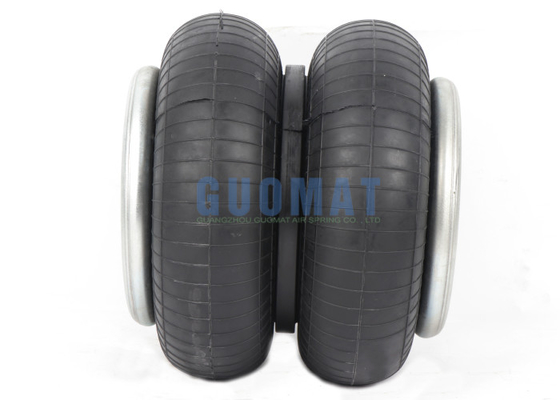

Productfoto
